玩具用自动锁螺丝机-3轴机械手
日期：2014/7/12 13:39:46 阅读：3192
玩具锁螺丝机方案设计
玩具型号和样式变化多端,不同玩具用的螺丝也有所不同,驰速这里指的方案是针对,某一种或几种工件的外形相似,且产量较大,以汽车玩具为例.
玩具核心部分均在流水线上作业,传统拧螺丝的方式需要大量的人工作业才能满足,流水线作业的要求.
而采用驰速DZJ3型设计方案只需一人作业即可:作业员将工件放在治具上,转台旋转至预设的位置,设备自动一次锁好所有螺丝,同时机械手将锁付好的工件取放至流水线输送带.

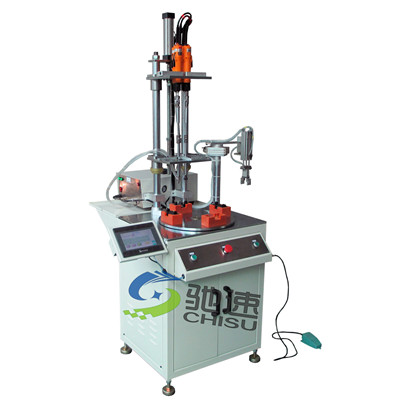

设计方案如下图:
CS-DZJ3型锁螺丝机特点:
与多轴固定式螺丝机相比,在线式自动螺丝机配置转盘和机械手臂.通过多工位的转盘实现夹具循环圆周步进流水作业,放产品、组装、检测、锁螺丝、卸料等工序同步进行,机器效能大大提升.电批通过万向节传递扭力锁付螺丝,更换产品调节方便.工人只需把产品放入夹具,机器会自动锁好,不良品会有警报提示.产品夹具根据客户产品情况一般可以做4工位,6工位.
CS-DZJ3型自动锁螺丝机优点:
•同时锁多颗螺丝,可代替多名工人;轴数可根据客户要求定制
•机器能实现包括多个工程序,甚至近孔锁付
•人工取放产品,机器自动锁螺丝并能够判断螺丝是否锁好,有锁紧不良的产品机器会报警并在人机界面提示所对应不良位置,方便区分不良品
•电批通过万向传动轴传递扭力锁螺丝,螺丝孔位调整方便,适应能力更强
•通用性好.可直接在人机界面选取某把电批不锁螺丝以及不报警
•机器简单实用,员工迅速掌握操作和调试
注:驰速在线式自动锁螺丝机均结合产品特点及产线要求来设计方案,我们为每家企业设计的方案都各不相同,如需了解在线式自动锁螺丝机详情,请拨打左侧电话或点击右侧的在线咨询.
