黄铜电磁阀自动锁螺丝机-4轴机械手
日期：2014/4/11 9:33:13 阅读：3234

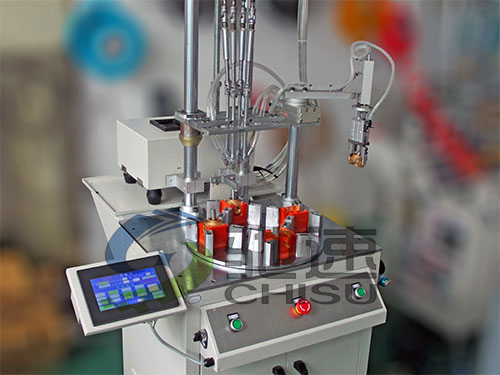

CS-DZJ4型自动锁螺丝机为驰速4轴机械手自动锁螺丝设备，DZJ系列设备配置机械手臂、转台、多把电批，常用于流水线生产，能够实现自动送螺丝、拧螺丝、取放工件同步作业，操作简单，员工放置产品即可，剩余步骤由设备自动完成，可节省3-5名工人

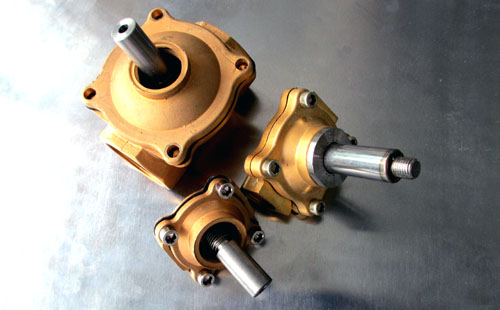

黄铜电磁阀锁螺丝要求
电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,本案例中主要介绍黄铜电磁阀的自动锁螺丝方案,黄铜电磁阀适用于控制中性气体和液体,如压缩空气、中性气体、水、液压油等介质的通断.不锈钢阀体适合要求较高或弱腐蚀性介质.其组装要求有较好的密封性,且型号众多.
产品均采用M6*17的4颗螺丝紧固,传统方式逐个拧螺丝,无法保证密封性,生产效率也无法提升.

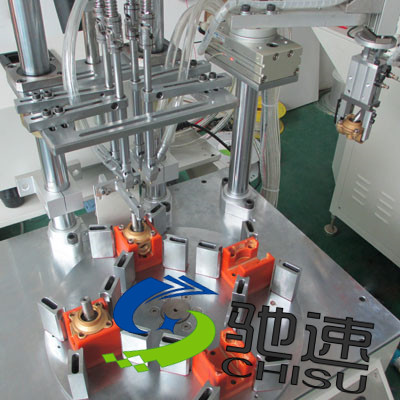

DZJ4型自动锁螺丝机
根据产品特点及客户要求,采用驰速四轴机械手自动锁螺丝机,一次同时拧好产品的4颗螺丝,不需要人工取螺丝,设备自动完成锁付工作,效率大幅度提升,同时保证了产品的密封性,配置转台和机械手臂,将锁付好的工件,自动取放至流水线输送带,节省工位.
设计专用的可调式治具,满足产品型号多样的需求.
与传统方式相比,CS-DZJ4型锁螺丝机有以下优点:
1.自动送螺丝,4颗螺丝由供料机一次同时送至批嘴下等待锁付,不需要人工取螺丝,节省锁付时间.
2.自动锁付,配置4把电批,自动完成产品螺丝锁付,不需要人工参与.
3.同时锁付,一次完成4颗螺丝的锁付工作,内应力好,产品锁付标准高,效率大幅度提升.
4.自动取放工件,配置接卸手臂,产品锁付好的同时,由机械手臂自动将产品放置流水线输送带.
5.同步作业,配置转台,送料,锁付,取放工件,同步进行,
6.通用性强,电批位置可调,配置专用治具,更换不同产品只需简单调试即可.
7.操作简单,员工在整个生产过程中,只需要将待锁付工件放置治具上即可,剩余工序完全由设备自动完成.
以上为电磁阀自动锁螺丝机设计方案,由于电磁阀产品种类较多,不同产品及生产要求,设计方案会有所不同,如有需求,请提供产品螺丝相关资料,以便我司做出科学合理的方案.
